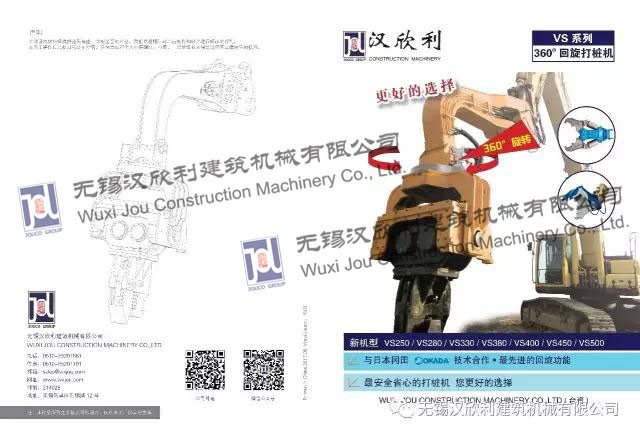

VS系列360°回旋打桩机

发布时间:2017-05-10 00:00:00作者:admin来源:



操作原理:

1.VS系列回旋打桩机内置2只偏心轴,采用液压马达驱动,高速旋转产生垂直激振力,透过减振橡胶后,维持一定的振幅,能够应付各种类型的图纸打桩要求。


2.激振力是与偏心尺寸和振动次数数平方成正比,汉欣利设计制作的偏心均经过详细计算与测试,能够兼顾强大的激振力和材料特性,不但能满足工作需要,同时保证了机械的可靠度。


施工原理及操作范例:

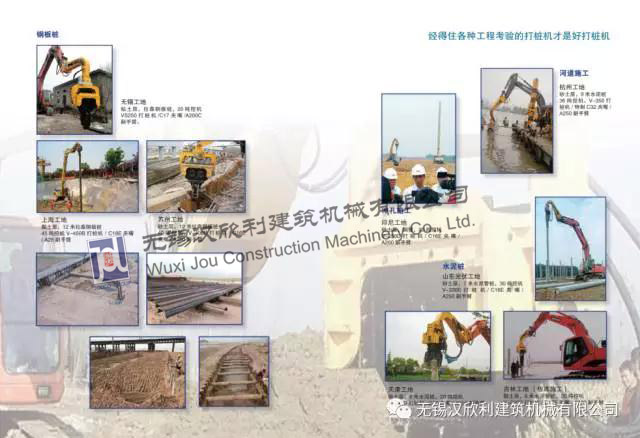

回旋打桩机是利用其高频振动,以高加速振动桩机,将机械产生的垂直振动传给桩体,致使桩体周围的土体结构因振动发生强度变化强度降低,桩身周围土体液化,减少桩侧与土体的摩擦阻力,然后以挖机下压力、锤与桩自重将桩沉入土中。

拔桩时,在一边振动的情况下,以挖机上提力将桩拔起。打桩机所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造综合确定。

振动沉桩效率较其他的工法为高,主要适用于拉森钢板桩、钢管桩(护筒),及水泥管桩。这种沉桩法最适用于沙土地质作业,在黏土中效果较差,须选用较大功率的机型。

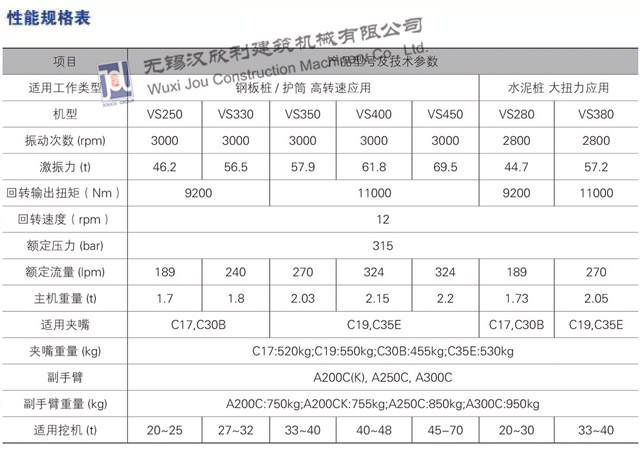

技术参数:


偏心距:Mt(m,kg)

Mt=∑(m×r)

(r:其重心与回转轴的距离)(m:偏心轮的重量)

离心力:Fc(kN)

每一偏心轮产生:

fc=m×r×ω2(ω为角速度,单位:弧度/秒)

离心力:Fo=1.118×Mt×n2×10-5

(偏心距Mt为m.kg,转速n为r.p.m)


以VS250为例:

Mt=4.5m.kg,转速n=3000rpm

Fc=1.118×4.5×30002×10-5=452.8KN
