汉欣利VS系列大揭秘!

发布时间:2017-08-02 09:13:35作者:admin来源:

汉欣利VS系列打桩机全新亮相,集多种功能和优点于一体,为您解决更多的困扰。

这究竟是怎样做到的呢?下面就来为大家揭开这层神秘的面纱!



操作原理:


1.VS系列回旋打桩机内置2只偏心轴,采用液压马达驱动,高速旋转产生垂直激振力,透过减振橡胶后,维持一定的振幅,能够应付各种类型的土质打桩要求。

2.激振力是与偏心尺寸和振动次数的平方成正比,汉欣利设计制作的偏心均经过详细计算与测试,能够兼顾强大的激振力和材料特性,不但能满足工作需要,同时保证了机械的可靠度。






技术参数:


偏心矩:Mt(m,kg)

Mt=∑(m×r)

(r:其重心与回转轴的距离)(m:偏心轮的重量)

离心力:Fc(kN)

每一偏心轮产生:

fc=m×r×ω2ω为角速度,单位:弧度/秒)

离心力:Fo=1.118×Mt×n2×10-5

(偏心矩Mt为m.kg,转速n为r.p.m)



以VS250为例:

Mt=4.5m.kg,转速n=3000rpm

Fc=1.118×4.5×30002×10-5=452.8KN


施工原理及操作范例:

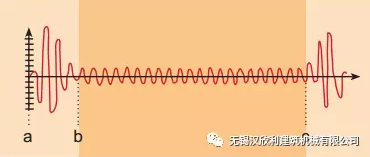

回旋打桩机是利用其高频振动,以高加速振动桩机,将机械产生的垂直振动传给桩体,致使桩体周围的土体结构因振动发生强度变化强度降低,桩身周围土体液化,减少桩侧与土体的摩擦阻力,然后以挖机下压力、锤与桩自重将桩沉入土中。

拔桩时,在一边振动的情况下,以挖机上提力将桩拔起。打桩机所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造综合确定。

振动沉桩效率较其他的工法为高,主要适用于拉森钢板桩、钢管桩(护筒),及水泥管桩。这种沉桩法最适用于土地质作业,在黏土中效果较差,须选用较大功率的机型。


技术开发质量检验:


我司有专门的的技术设计团队,持续不断对产品进行优化改善。

我司严格把好质量关——通过“来料检、过程检、出货检”等手段严格控制产品质量。特别是我司自行开发设计的【专用型液压测试站】,用以模拟挖机液压系统,测试打桩机的性能和质量,为客户把好质量大关,并监督自己精益求精。


工程应用范围:


主要适用于拉森钢板桩、钢管桩(护筒)及水泥管桩。用于市政、桥梁、围堰、建筑地基、光伏等工程项目。



工程应用

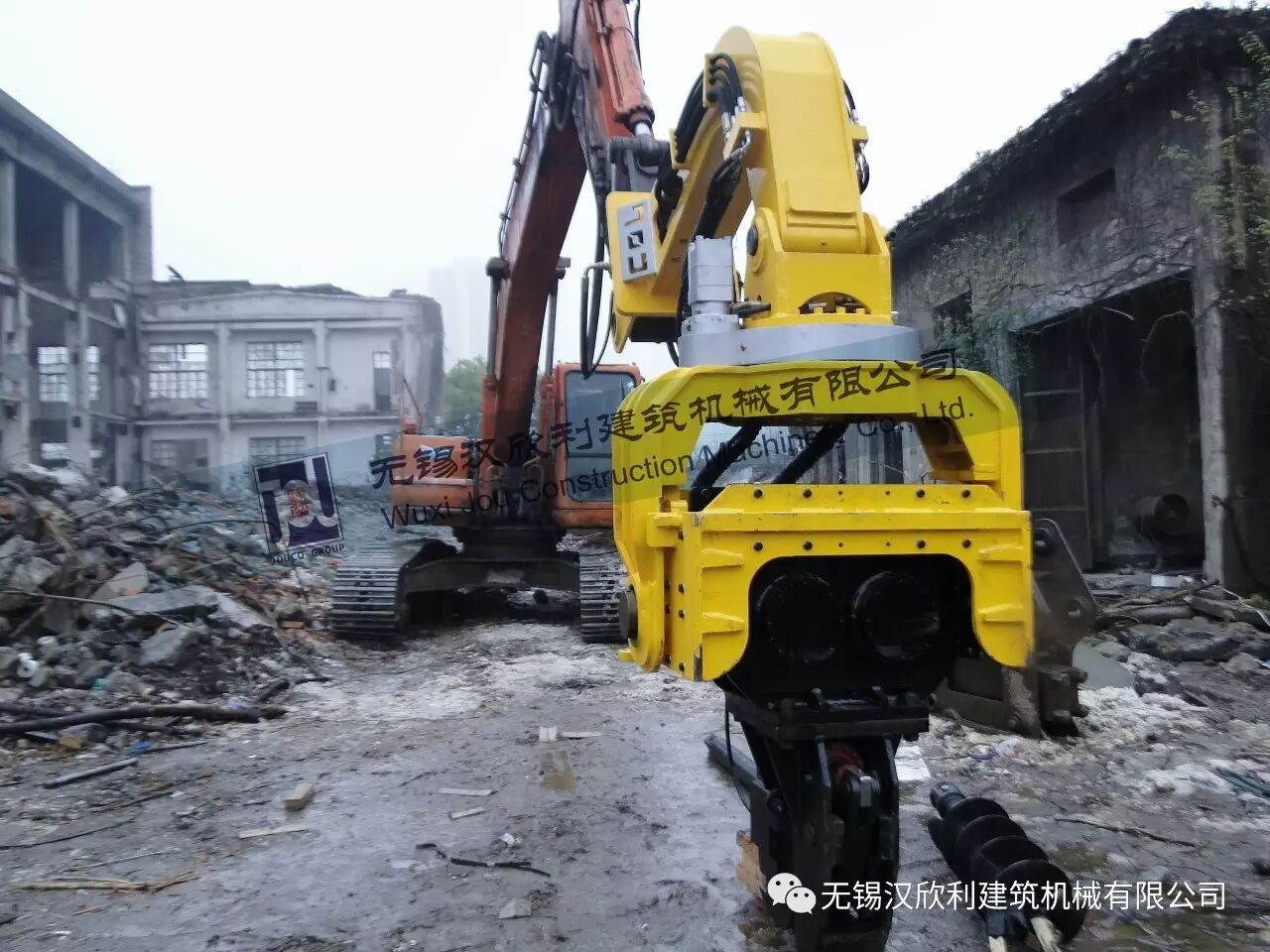

无锡工地

黏土层,拉森钢板桩,20吨挖机

VS250打桩机/C17夹嘴/A200C副手臂

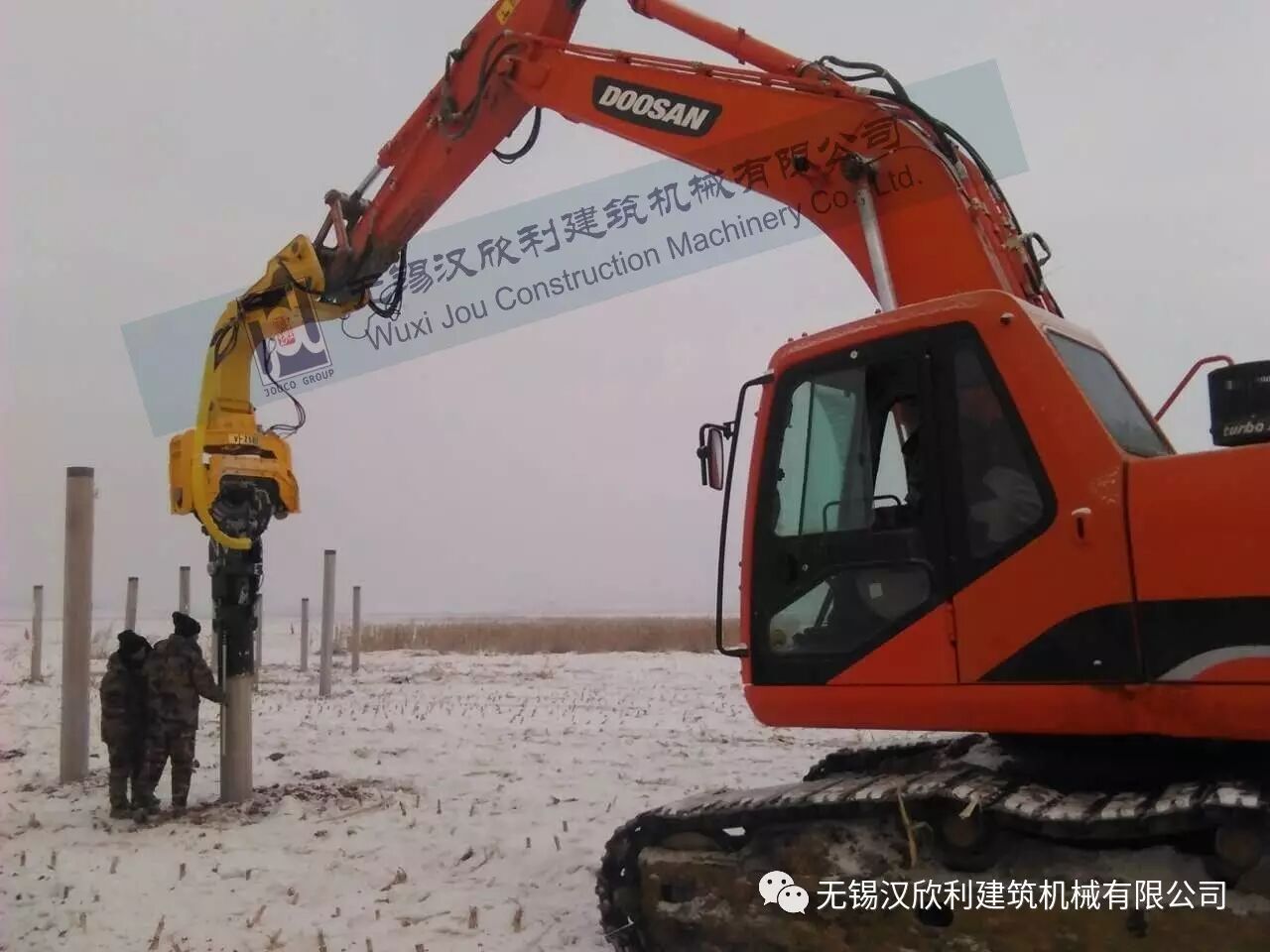

吉林工地(极冻施工)

黏土层,6米水泥管桩,20吨挖机

V-250D打桩机/C17E夹嘴/A200副手臂
