VS系列打桩机-工作原理
当前位置:首页 > 产品展厅 > VS系列打桩机



操作原理:

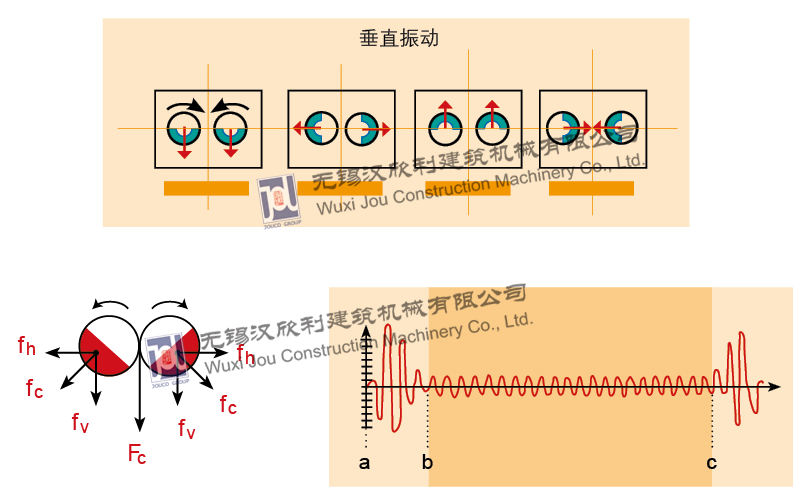

  1. VS系列回旋打桩机内置2只偏心轴,采用液压马达驱动,高速旋转产生垂直激振力,透过减振橡胶后,维持一定的振幅,能够应付各种类型的土质打桩要求。

  2. 激振力是与偏心尺寸和振动次数的平方成正比,汉欣利设计制作的偏心均经过详细计算与测试,能够兼顾强大的激振力和材料特性,不但能满足工作需要,同时保证了机械的可靠度。

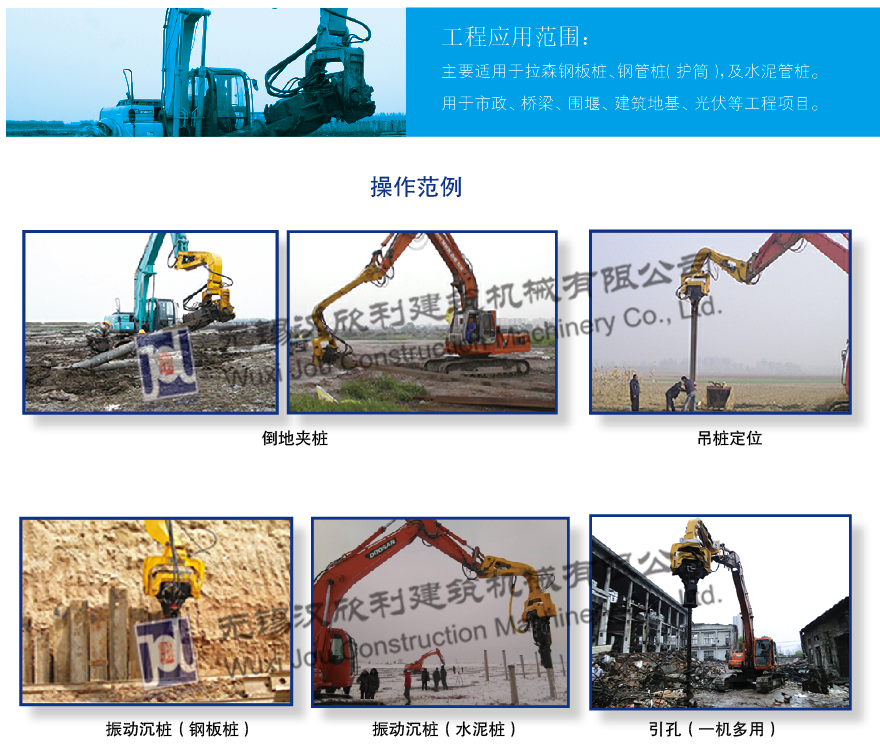

施工原理与操作范例:

  回旋打桩机是利用其高频振动,以高加速振动桩身,将机械产生的垂直振动传给桩体,致使桩体周围的土体结构因振动发生变化降低强度,桩身周围土体液化,减少桩侧与土体的摩擦阻力,然后以挖机下压力、锤与桩自重将桩沉入土中。

  拔桩时,在一边振动的情况下,以挖机上提力将桩拔起。打桩机所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造综合确定。

  振动沉桩效率较其他工法为高,主要适用于拉森钢板桩、钢管桩(护筒),及水泥管桩。这种沉桩法最适用于沙土地质作业,在黏土中效果较差,须选用较大功率的机型。



技术参数:

偏心矩: Mt(m.Kg)

Mt=Σ(mxr)

(r:其重心与回转轴的距离)(m:偏心轮的重量)

偏心力:Fc(KN)

每一偏心轮产生:

fc=m x r x ω2(ω:角速度,单位:弧度/秒)

离心力Fo=1.118 x Mt x n2 x 10-5

(偏心距Mt为m.Kg,转速n为r.p.m)

举例:以VS250为例

Mt=4.5m.Kg,转速 n=3000rpm

Fc=1.118 x 4.5 x 30002 x 10-5=452.8KN


技术开发与质量检验:
  我司有专门的技术设计团队,持续不断对产品进行优化改善。

  我司严格把好质量关---通过“来料检、过程检、出货检”等手段,严格控制产品质量。特别是我司自行开发设计的【专用型液压测试站】,用以模拟挖机液压系统,测试打桩机的性能和质量,为客户把好质量大关,并监督自己精益求精。
